带辅助驱动的B系列锥齿 斜齿齿轮箱

  • 分类:齿轮减速机系列
    型号:带辅助驱动的B系列锥齿 斜齿齿轮箱
    品牌:齿轮减速机
    浏览:
    专线:0769-22705844


  • 立即订购 0769-22705844
prev next
  • 产品详情

  • 联系我们

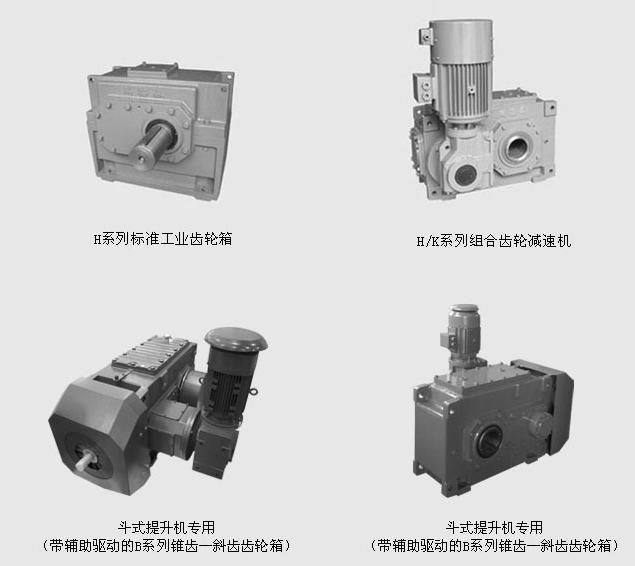

 东莞B系列锥齿 斜齿 带辅助驱动 斗式提升机专用:
1、H、B齿轮箱采用通用设计方案,可按客户需求变型为行业专用的。

2、实现平行轴、直交轴、立式、卧式通用箱体,零部件种类减少,规格型号增加。
3、采用吸音箱体结构和较大的箱体表面积,螺旋锥齿轮采用先进的研齿工艺和大风扇使整机的温升、噪声降低、运转的可靠性得到提高,传递功率增大。
4、输入方式:电机联接法兰、轴输入。
5、输出方式:带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。
6、安装方式:卧式、立式、摆动底座式、扭力臂式。
7、产品有3~26型规格,减速传动级数有1~4级,速比1.25~450,和我厂R、K系列组合得到更大的速比。
    齿轮箱产品广泛应用于冶金、矿山、石化、烟草、陶瓷、橡塑、粮油食品、啤酒饮料、交通运输及国内新兴的物流设备、立体车库、环保等行业, 为您的驱动应用提供先进并且经济的选择,使您的生产更顺畅,业绩更辉煌。
产品采用了系列化、模块化的设计思想,使产品具有了广泛的适应性,单件产品可以独立成台实现其所具备的功能,又可和本系列或其它机型组合,组成满足不同需要的减变速机组。

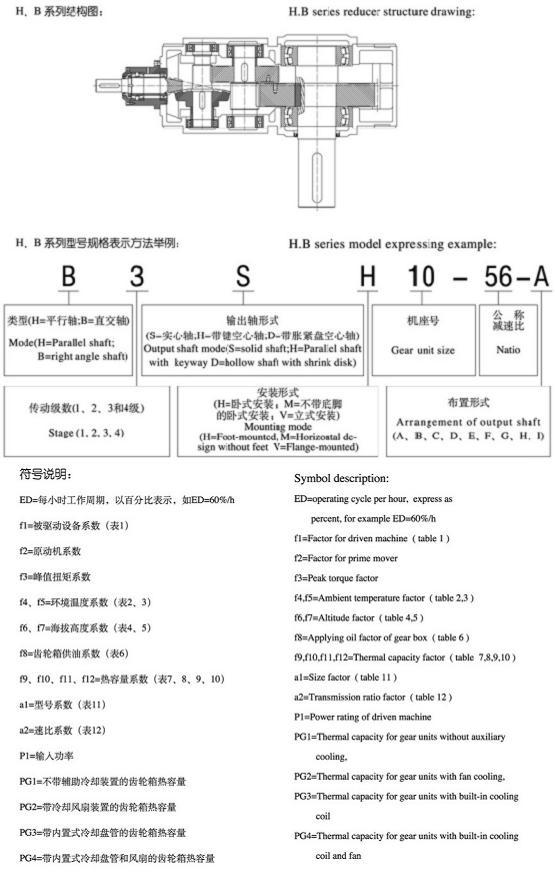

H、B系列齿轮箱结构图及型号规格表示介绍:

B3SH10-56-A:
  B:类型(H=平行轴;B=直交轴)
  3:传动极数(2、3和4级)
  S:输出轴形式(S=实心轴;H=带健空心轴;D=带收缩空心轴)
  H:安装形式(H=卧式安装;V=立式安装)
  10:机座号(6、8、10、12、14)
  56:布置形式(ABCDEFGHI)
  A:速比
