  ,T系列螺旋锥齿轮转向箱产品介绍:

1.T系列一级螺旋锥齿传动箱,标准化,多品种,速比1:1、1.5:1、2:1、2.5:1、3:1、4:1、5:1全部为实际传动比,平均效率98%。

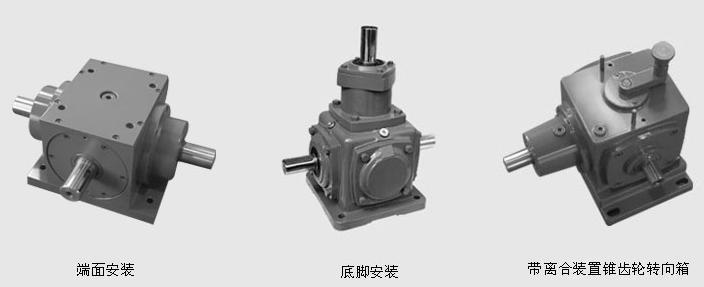

2.有单轴、双横轴、单纵轴、双纵轴可选。有底脚安装、端面安装两种外型结构。
3.螺旋锥齿罢可以正反运转,低速或高速传动平稳,而且噪声低,振动小,承受力大。
4.当速比不为1:1时,横轴输入,纵轴输出为减速,纵轴输入,横轴输出为增速。
注意事项:1、当速比不为1:1时,请确定或告知输入轴,选横轴输入为减速,选纵轴输入为增速,安装方位和尺寸确定了以后,就不能更改两轴的位置。
2、多台连动输出需校对换向箱的承载能力。
TB系列螺旋锥齿轮转向箱特点:
TB系列是在T系列的基础上开发、设计的派生新产品。用简单的打断、换向、离合机构,可以实现以下四种功能:
1输入方向不变,输出可以选择正转、反转、静止不转。
2有单轴输出,双轴输出,在双轴输出时,可以左停右转、右停左转、同时停止、同时运转,方向可以相同,可以相反。
3速比为1:1,其它速比另咨询。
4型号为TB6、TB7、TB8、TB10、TB12、TB16,其它型号另咨询。

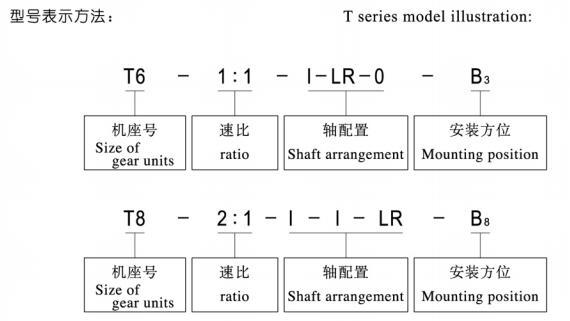

型号表示方法:

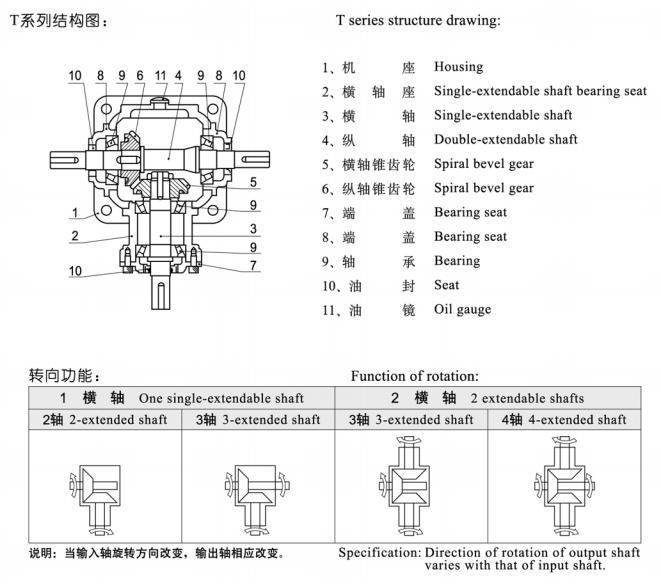

T系列螺旋伞齿轮转向箱结构图:

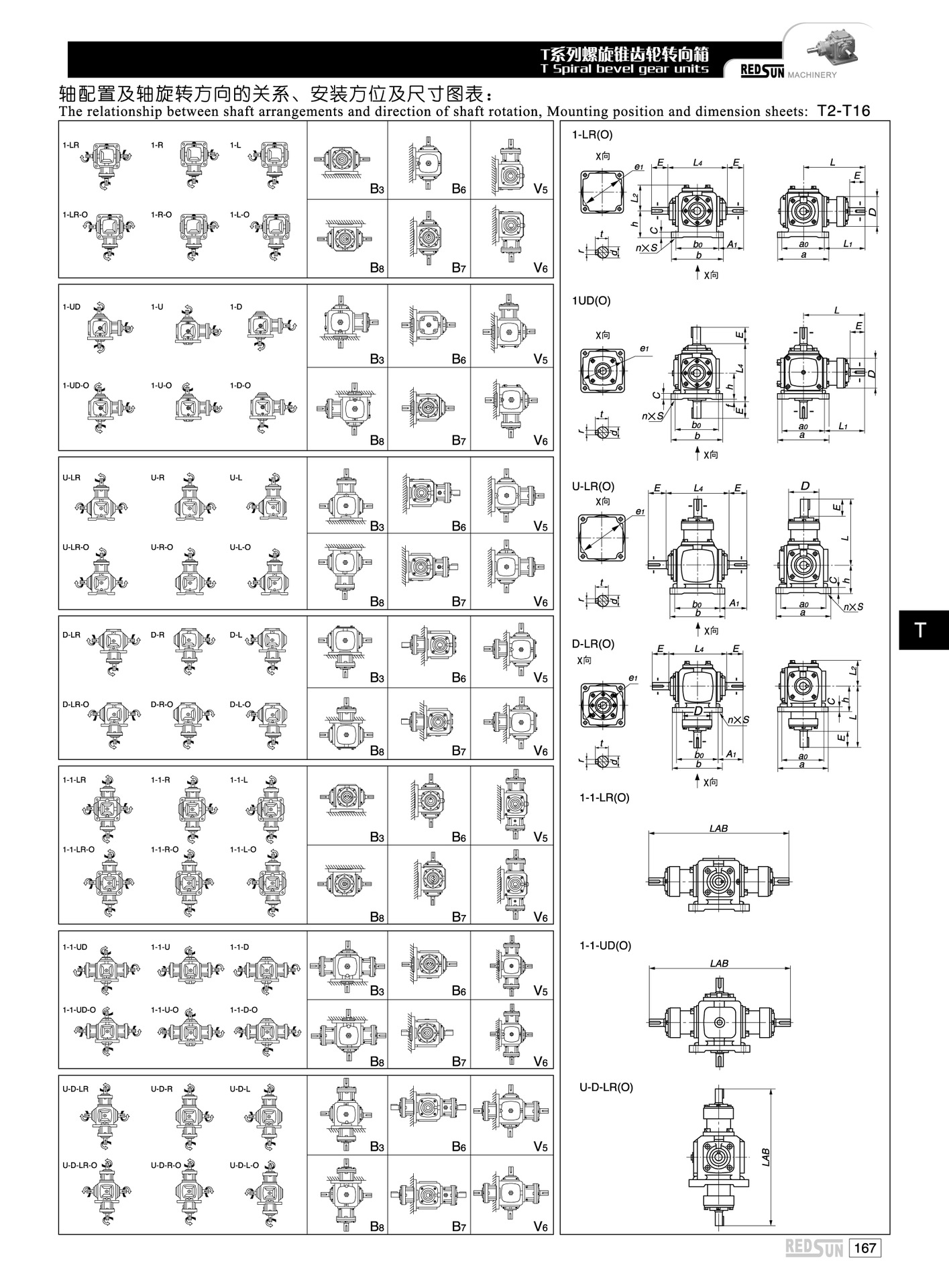

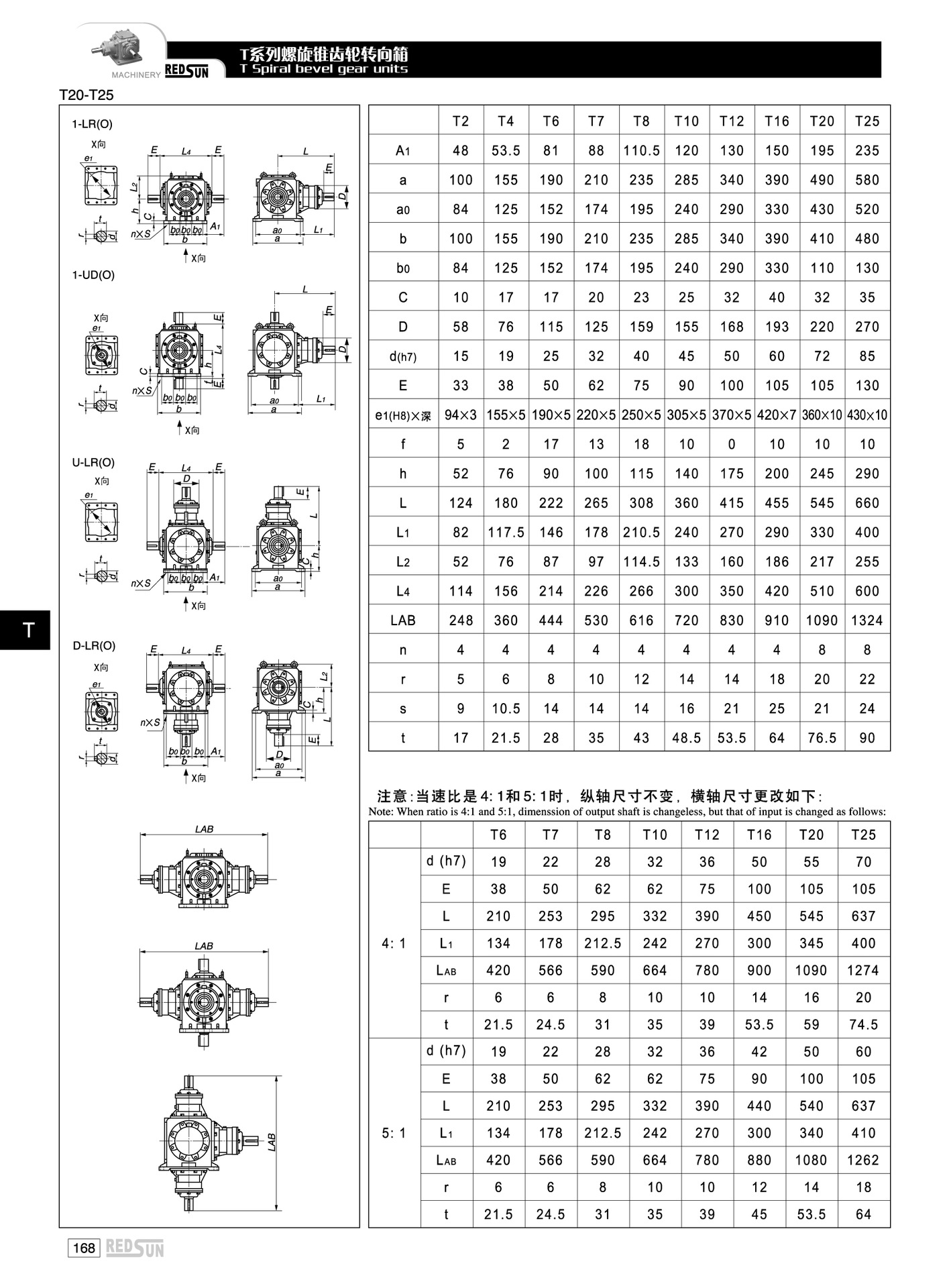

十字转向器的轴配置及轴旋转方向的关系、安装方位及尺寸图表:
