行星摆线针轮减速机参考文献

文章出处:xsy 人气: 发表时间:2016-07-14 14:38

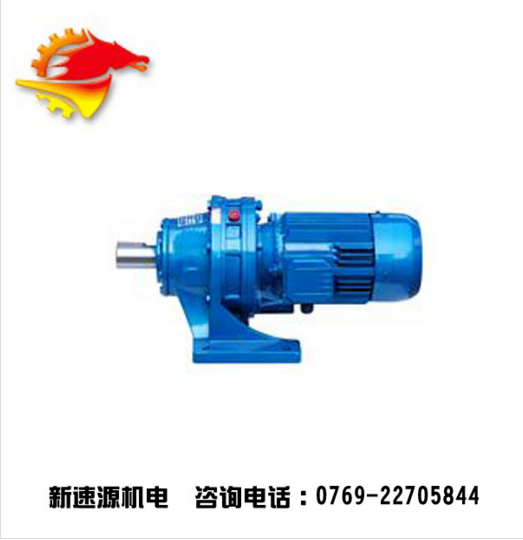

  行星摆线针轮减速机是一种应用行星式传动原理,采用摆线针齿啮合的新颖传动装置。

  一、行星摆线针轮减速机原理:


   是一种应用行星式传动原理,采用摆线针齿啮合的新颖传动装置。


  二、行星摆线针轮减速机用途


  行星摆线针轮减速机广泛的应用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业,做为驱动或减速装置,行星摆线针轮减速机在各个行业和领域被广泛的使用,受到广大用户的普遍欢迎。


  三、行星摆线针轮减速机型号:(举例:X系列摆线针轮减速机)


  1.按传动比分为:一级、二级、三级。


  一级有十二种机型:X0、X1、X2、X3、X4、X5、X6、X7、X8、X9、X10、X11。


  两级有十三种机型:X20、X32、X42、X53、X63、X64、X74、X84、X85、X95、X106、X117。


  三级有七种机型:X420、X742、X842、X853、X953、X1063、X1174。


  2.按结构型式分为:


   卧式、立式、双轴型、直联型四种。


  3.减速比:(也称"传动比",简称"速比")


  一级行星摆线针轮减速机速比有:9、11、17、21、23、25、29、35、43、47、59、71、87。


  两级行星摆线针轮减速机速比有:99、121、187、289、319、385、473、493、595、649、731、841、1003、1225、1505、1849、2065、2537、3045、3481、5133。


  三级行星摆线针轮减速机速比有:5841-658530


  四、F8000系列行星摆线针轮减速机产品简介


   摆线针轮减速机,是一种应用行星传动原理,采用摆线针齿啮合,设计先进,结构新颖的摆线针轮减速机产品。该减速机可以广泛应用于各种传动机构中的减速机构,如:起重、运输、冶金、矿山、环保、石化、纺织、印染、食品、轻工、制药、橡胶、包装、塑料、啤酒、筑路、粮油等等机械传动。


  五、JXJ系列行星摆线针轮减速机产品简介


   传动效率高:由于该机啮合部位采用了滚动啮合,平均效率可达90%以上。 体积小、重量轴:由于仅采用了行星传动原理,输入轴和输出轴在同一条轴线上,而且有与电动机直联呈一体的独特之外,因而本机具有结构紧凑、体积小、重量轻的特点。 运转可靠平稳:本机传动过程中为多齿啮合,所以使之运转平稳可靠、噪音低。 拆装方便,容易维修:由于结构设计合理拆装简单便于维修。 本机还具有过载能力强、耐冲击、惯性力矩小,适用起动频繁和正反转的特点。


  六、ADC系列行星摆线针轮减速机产品简介


   动力传动啮合件均选用轴承钢制造,并经过淬火及磨削处理,所以其结构具有更高的坚固性。 抗过载能力强—500% 行星摆线由于采用了摆线针齿啮合,实现了多齿同时传动,从而避免了产生断齿可能性。 所以摆线结构本身就具有其它结构减速机所不能承受的高抗冲击过载能力。 本机还具有惯性小之特点,故最适宜用于起重频繁和正反转负载,并可与双频可逆装置联接使用。 与传统滑动啮合型相比,摆线滚动啮合型极大地降低了噪音水平。


  七、8000系列行星摆线针轮减速机产品简介


   行星摆线针轮减速机是一种应用行星传动原理,采用摆线针轮啮合,设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机,在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。


  八、Z系列行星摆线针轮减速机JB/T2982-1994产品简介



   摆线针轮减速器(JB/T2982—1994)是应用行星传动原理,采用摆线针轮啮合,行星轮齿廓为变幅外摆线的内侧等距曲线,中心轮齿廓为圆形。具有传动比大、传动效率高、结构紧凑、体积小、质量轻、故障少、寿命长、运转可靠平稳、噪声低、拆装方便、容易维修、过载能力强、耐冲击、惯性力矩小等特点。可应用于冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、起重、运输等行业。


  九、新型9000系列摆线针轮减速机产品简介


   9000系列摆线针轮减速机,输入轴通过轴承安装在大端盖中,所述的输入轴经偏心套及偏心套上的轴承通过摆线轮与针齿销上的针齿套啮合将动力传递给输出轴实现减速运动,其特征在于:所述输出轴上的销轴套与镶嵌在大端盖上的减磨环相接触,使销轴套与大端盖隔开而减少大端盖承磨面的磨损。本9000系列减速机优化设计,增设减磨装置,减少磨损,降低温升,提高产品精度和机械效率,延长使用寿命。
